谐波减速器用交叉滚子轴承简介
谐波减速器CSG（CSF）型十字交叉滚子轴承是一种特殊安装形式的交叉圆柱滚子轴承。
结构：剖分外圈，一体式内圈
谐波减速机CSG（CSF）型十字交叉滚子轴承是将外圈分为两部分，内圈是一体式结构，不需要法兰和轴承座进行安装，它主要用于各种减速机的输出CSG和CSF系列位置。

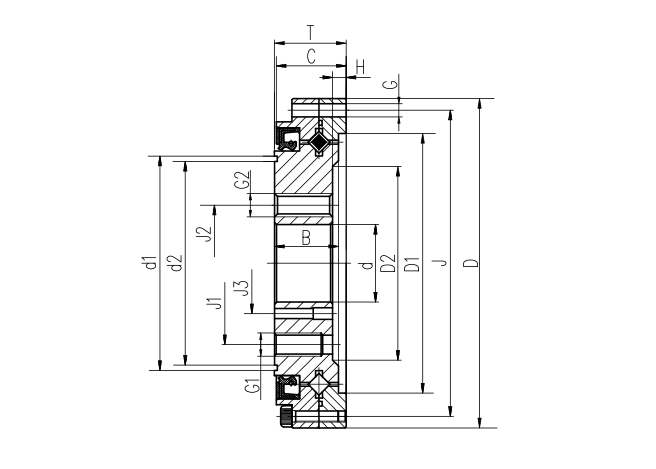

谐波减速器用十字交叉滚子轴承参数型号表
|
轴承型号
|
外形尺寸
|
|
d
|
D
|
T
|
C
|
B
|
H
|
D1
|
D2
|
d1
|
d2
|
|
单位：mm
|
|
CSG（CSF）—14
|
11
|
55
|
16.5
|
16
|
13.5
|
4
|
41.8
|
29
|
29.8
|
28.4
|
|
CSG（CSF）—17
|
10
|
62
|
16.5
|
16
|
13.5
|
4
|
49
|
34
|
36
|
33.8
|
|
CSG（CSF）—20
|
14
|
70
|
16.5
|
16
|
13.5
|
4.5
|
56.5
|
41
|
42.8
|
40
|
|
CSG（CSF）—25
|
20
|
85
|
18.5
|
18
|
16.5
|
3.5
|
67
|
52.5
|
55.3
|
52.6
|
|
CSG（CSF）—32
|
26
|
112
|
22.5
|
21.5
|
19
|
4.5
|
90
|
68
|
74
|
68.6
|
|
CSG（CSF）—40
|
32（24）
|
126
|
24
|
22.5
|
21.5
|
4.5
|
105
|
86
|
86
|
81.2
|
|
CSG（CSF）—50
|
40（32）
|
157
|
31
|
30
|
28
|
5
|
131.6
|
103
|
108
|
102.6
|
|
CSG（CSF）—65
|
52（44）
|
210
|
39
|
37
|
35
|
7
|
176
|
132
|
138
|
132.6
|
注：因为安装孔的位置比较复杂，如要订货请索要确认图纸。
|

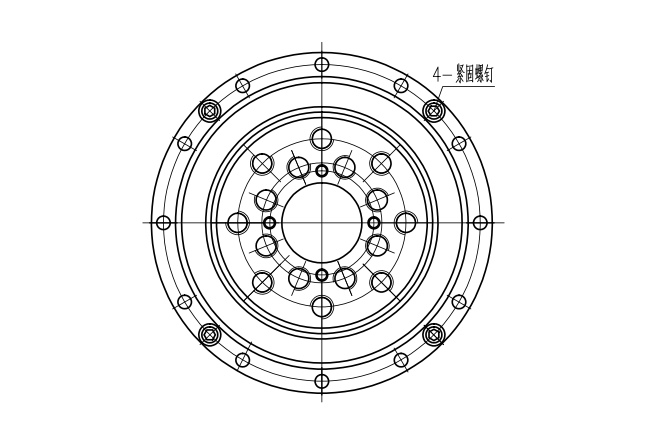

外圈安装孔
|
内圈安装孔
|
内圈安装孔
|
基本额定载荷
|
质量
|
轴承型号
|
|
中心径
J
|
安装孔尺寸G
|
中心径
J1
|
安装孔尺寸G1
|
中心径
J2
|
安装孔尺寸G2
|
|
|
KG
|
|
|
|
|
|
|
|
|
KN
|
KN
|
|
|
|
49
|
8-φ3.5
|
23
|
6-M4
|
17
|
6-M4
|
7
|
9.1
|
0.15
|
CSG（CSF）—14
|
|
56
|
10-φ3.5
|
27
|
6-M5
|
19
|
6-M5
|
7.6
|
10.7
|
0.24
|
CSG（CSF）—17
|
|
64
|
12-φ3.5
|
32
|
8-M6
|
24
|
8-M5
|
8.5
|
13.4
|
0.2
|
CSG（CSF）—20
|
|
79
|
16-φ3.5
|
42
|
8-M8
|
30
|
8-M6
|
13.8
|
21.6
|
0.45
|
CSG（CSF）—25
|
|
104
|
16-φ4.5
|
55
|
8-M10
|
40
|
8-M8
|
12.5
|
35.6
|
0.9
|
CSG（CSF）—32
|
|
117
|
20-φ5
|
68
|
8-M10
|
50
|
8-M10
|
25.9
|
41.4
|
1.3
|
CSG（CSF）—40
|
|
147
|
16-φ5.5
|
84
|
8-M14
|
60
|
8-M14
|
49.5
|
85
|
2.8
|
CSG（CSF）—50
|
|
198
|
20-φ6.6
|
110
|
8-M16
|
80
|
8-M16
|
74.6
|
133
|
7.9
|
CSG（CSF）—65
|
