7000C系列接触角α=15°

7000AC系列接触角α=25°

70C/70AC 角接触球轴承

　　结构特点: 以ISO为标准的LYNTB精密轴承基础系列;

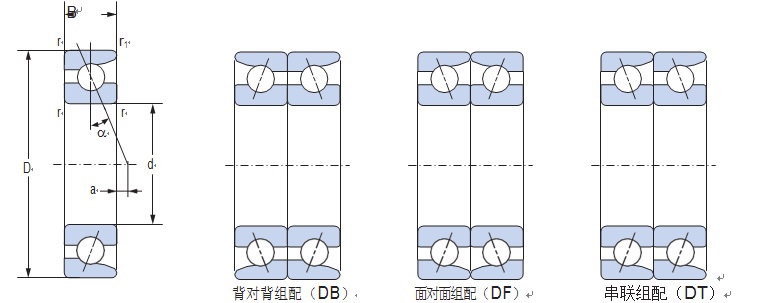

　　接触角: 分15º和25º，成对使用可承受轴向负荷和径向负荷或合成负荷。

　　保持架：外圈引导的酚醛树脂夹布胶木保持架和滚动体引导的尼龙保持架可根据不同用途来选用。

　　中高速工况选用胶木保持架;500000≤DmN≤1000000时

　　中低速工况可选用尼龙保持架或胶木保持架。

　　速度因子: 以外圈引导酚醛树脂夹布胶木保持架为标准;

　　油脂润滑 DmN≤1000000 即极限转速N≤1000000/Dm Dm—轴承中径油(少量)润滑 DmN≤1500000

　　适用范围: 此类轴承适用范围很广;主要用于中高转速的需要精密轴向定位和径向定位，高精度旋转等工况。

例如：数控车床主轴，各类磨床工件轴，磨床砂轮主轴，光伏切片机，真空泵，风机，精密传动机械等。

70C/70AC角接触球轴承型号参数

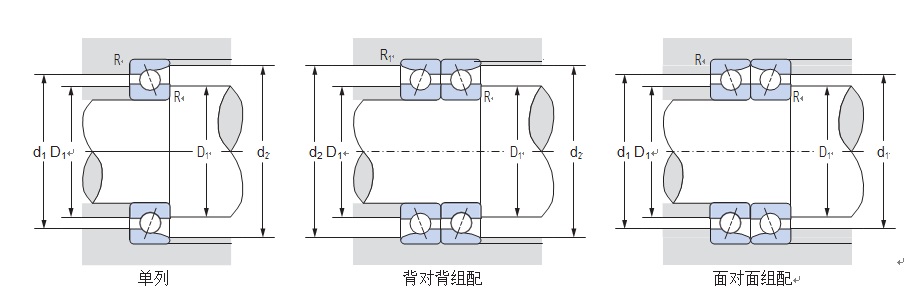

轴承型号	主要尺寸 (mm)					作用点 a (mm)	基本额定动载荷 Cr (kN)	基本额定静载荷 Cor (kN)	极限转速 (min^-1)		安装相关尺寸 (mm)					重量 (kg) （参考）	轴承型号
	d	D	B	r （最小）	r1 （最小）				极限转速 (min^-1)		安装相关尺寸 (mm)
									脂润滑	油润滑	D1 （最小）	d1 （最大）	d2 （最大）	R （最大）	R1 （最大）
									脂润滑	油润滑	D1 （最小）	d1 （最大）	d2 （最大）	R （最大）	R1 （最大）
7000C	10	26	8	0.3	0.15	-1.9	5.35	2.5	65000	89000	12	24	25	0.3	0.15	0.022	7000C
7000AC	10	26	8	0.3	0.15	0.2	5.15	2.41	56500	75500	12	24	25	0.3	0.15	0.022	7000AC
7001C	12	28	8	0.3	0.15	-1.7	5.8	2.91	58500	80000	14	26	27	0.3	0.15	0.024	7001C
7001AC	12	28	8	0.3	0.15	0.7	5.6	2.79	51000	68000	14	26	27	0.3	0.15	0.026	7001AC
7002C	15	32	9	0.3	0.15	-1.8	6.65	3.7	49500	68000	17	30	31	0.3	0.15	0.035	7002C
7002AC	15	32	9	0.3	0.15	1	6.3	3.55	43000	58000	17	30	31	0.3	0.15	0.035	7002AC
7003C	17	35	10	0.3	0.15	-2	7	4.15	45000	61500	19	33	34	0.3	0.15	0.045	7003C
7003AC	17	35	10	0.3	0.15	1.1	6.65	3.95	39000	52500	19	33	34	0.3	0.15	0.045	7003AC
7004C	20	42	12	0.6	0.3	-2.4	11.2	6.6	37500	51500	24	38	40	0.6	0.3	0.079	7004C
7004AC	20	42	12	0.6	0.3	1.2	10.6	6.25	32500	44000	24	38	40	0.6	0.3	0.079	7004AC
7005C	25	47	12	0.6	0.3	-1.8	12.9	8.65	32500	44500	29	43	45	0.6	0.3	0.091	7005C
7005AC	25	47	12	0.6	0.3	2.4	11.7	7.6	28200	37500	29	43	45	0.6	0.3	0.091	7005AC
7006C	30	55	13	1	0.6	-1.6	16	11.1	27400	37500	35	50	52	1	0.6	0.135	7006C
7006AC	30	55	13	1	0.6	3.4	15.1	10.5	23900	32000	35	50	52	1	0.6	0.135	7006AC
7007C	35	62	14	1	0.6	-1.4	19.3	13.7	24100	33000	40	57	59	1	0.6	0.17	7007C
7007AC	35	62	14	1	0.6	4.3	18.2	13	21000	28000	40	57	59	1	0.6	0.17	7007AC
7008C	40	68	15	1	0.6	-1.3	20.7	16	21600	29600	45	63	65	1	0.6	0.21	7008C
7008AC	40	68	15	1	0.6	5.1	19.5	15.1	18800	25200	45	63	65	1	0.6	0.21	7008AC
7009C	45	75	16	1	0.6	-1.1	24.6	19.4	19500	26700	50	70	72	1	0.6	0.265	7009C
7009AC	45	75	16	1	0.6	6	23.1	18.3	16900	22700	50	70	72	1	0.6	0.265	7009AC
7010C	50	80	16	1	0.6	-0.5	26.2	22	18000	24600	55	75	77	1	0.6	0.285	7010C
7010AC	50	80	16	1	0.6	7.2	23.7	19.7	15600	20900	55	75	77	1	0.6	0.285	7010AC
7011C	55	90	18	1.1	0.6	-0.6	34.5	28.8	16100	22100	61	84	86	1	0.6	0.42	7011C
7011AC	55	90	18	1.1	0.6	7.9	31	25.6	14000	18800	61	84	86	1	0.6	0.42	7011AC
7012C	60	95	18	1.1	0.6	-0.1	35.5	30.5	15000	20600	66	89	91	1	0.6	0.45	7012C
7012AC	60	95	18	1.1	0.6	9.1	32	27.6	13100	17500	66	89	91	1	0.6	0.45	7012AC
7013C	65	100	18	1.1	0.6	0.5	37.5	34.5	14200	19400	71	94	96	1	0.6	0.47	7013C
7013AC	65	100	18	1.1	0.6	10.2	34	31	12300	16500	71	94	96	1	0.6	0.47	7013AC
7014C	70	110	20	1.1	0.6	0.4	47	43	13000	17800	76	104	106	1	0.6	0.66	7014C
7014AC	70	110	20	1.1	0.6	11	44.5	41	11300	15100	76	104	106	1	0.6	0.66	7014AC
7015C	75	115	20	1.1	0.6	1	48.5	46	12300	16800	81	109	111	1	0.6	0.695	7015C
7015AC	75	115	20	1.1	0.6	12.2	45.5	43	10700	14300	81	109	111	1	0.6	0.695	7015AC
7016C	80	125	22	1.1	0.6	0.8	59	55.5	11400	15600	86	119	121	1	0.6	0.925	7016C
7016AC	80	125	22	1.1	0.6	12.9	55.5	52.5	9900	13300	86	119	121	1	0.6	0.925	7016AC
7017C	85	130	22	1.1	0.6	1.4	60.5	59	10900	14900	91	124	126	1	0.6	0.96	7017C
7017AC	85	130	22	1.1	0.6	14.1	57	55.5	9400	12700	91	124	126	1	0.6	0.96	7017AC
7018C	90	140	24	1.5	1	1.3	72	69.5	10100	13900	97	133	135.6	1.5	1	1.26	7018C
7018AC	90	140	24	1.5	1	14.8	68	65.5	8800	11800	97	133	135.6	1.5	1	1.26	7018AC
7019C	95	145	24	1.5	1	1.9	74	73.5	9700	13300	102	138	140.6	1.5	1	1.36	7019C
7019AC	95	145	24	1.5	1	16	69.5	69.5	8400	11300	102	138	140.6	1.5	1	1.36	7019AC
7020C	100	150	24	1.5	1	2.4	76	77.5	9300	12800	107	143	145.6	1.5	1	1.37	7020C
7020AC	100	150	24	1.5	1	17.2	71	73	8100	10900	107	143	145.6	1.5	1	1.37	7020AC
